ROF Elektro-optische modulator 1550 nm AM-serie Intensiteitsmodulator 40G
Functie
* Verlies met lage invoeging
* Hoge bandbreedte
* Lage halfgolfspanning
* Aanpassingsoptie
Sollicitatie
⚫ ROF -systemen
⚫ Quantum -sleutelverdeling
⚫ Laserdetectiesystemen
⚫ Side-band modulatie
| ROF-AM -serie | ROF-AM-07 | ROF-AM-08 | ROF-AM-10 | ROF-AM-13 | ROF-AM-15 | |||
| Bedrijfsgolflengte | 780 nm | 850 nm | 1064nm | 1310 nm | 1550 nm | |||
| Bandbreedte | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
| Invoegverlies | ＜ 5DB | ＜ 5DB | ＜5DB | ＜5DB | ＜4DB | |||
| Uitsterven verhouding @dc | ＞20DB | ＞20DB | ＞20DB | ＞20DB | ＞20DB | |||
| VΠ @Rf (1kHz) | ＜ 3V | ＜ 3V | ＜ 4V | <3.5V | ＜6V | <5V | ||
| VΠ @Vooroordeel | ＜3.5V | ＜3.5V | ＜ 5V | <5V | <8v | <7v | ||
Informatie bestellen
| ROF | AM | XX | Xxg | XX | XX | XX |
| Type: Am --- intensiteitsmodulator | Golflengte: 07 --- 780nm 10 --- 1060nm 13 --- 1310nm 15 --- 1550 nm | Bandbreedte: 10 GHz 20 GHz 40 GHz 50 GHz
| Monitor PD: PD --- met PD | In-out vezeltype: PP --- PM/PM
| Optische connector ： FA --- FC/APC FP --- FC/PC Sp --- aanpassing |
R-15-40G
Golfengte 1550nm 40 GHz Intensiteitsmodulator
| Parameter | Symbool | Min | Typen | Maximaal | Eenheid | ||||
| Optische parameters | |||||||||
| Bedrijfsgolflengte | l | 1530 | 1550 | 1565 | nm | ||||
| Invoegverlies | IL | 4 | 5 | dB | |||||
| Optisch terugkeerverlies | Orl | -45 | dB | ||||||
| Schakel uitsterven verhouding @dc | Er@DC | 20 | 23 | 45 | dB | ||||
| Dynamische uitstervingsverhouding | Der | 13 | dB | ||||||
| Optische vezel | Invoerenhaven | Panda pm fujikura sm | |||||||
| uitgangspoort | Panda pm fujikura sm | ||||||||
| Optische vezelinterface | FC/PC 、 FC/APC of gebruiker om op te geven | ||||||||
| Elektrische parameters | |||||||||
| Operationele bandbreedte（-3DB） | S21 | 28 | 30 | GHz | |||||
| Halfgolfspanning VPI | RF | @50 kHz |
| 4.5 | 5 | V | |||
| Vooroordeel | @Vooroordeel |
| 6 | 7 | V | ||||
| Elektrisch terugkeerverlies | S11 | -12 | -10 | dB | |||||
| Invoerimpedantie | RF | ZRF | 50 | W | |||||
| Vooroordeel | ZVOOROORDEEL | 1M | W | ||||||
| Elektrische interface | V(F) | ||||||||
Beperkvoorwaarden
| Parameter | Symbool | Eenheid | Min | Typen | Maximaal |
| Voer optische kracht in | Pin, max | DBM | 20 | ||
| Voer RF -kracht in | DBM | 28 | |||
| vooringenomen spanning | VBIAS | V | -15 | 15 | |
| Bedrijfstemperatuur | Bovenkant | ℃ | -10 | 60 | |
| Opslagtemperatuur | TST | ℃ | -40 | 85 | |
| Vochtigheid | RH | % | 5 | 90 |

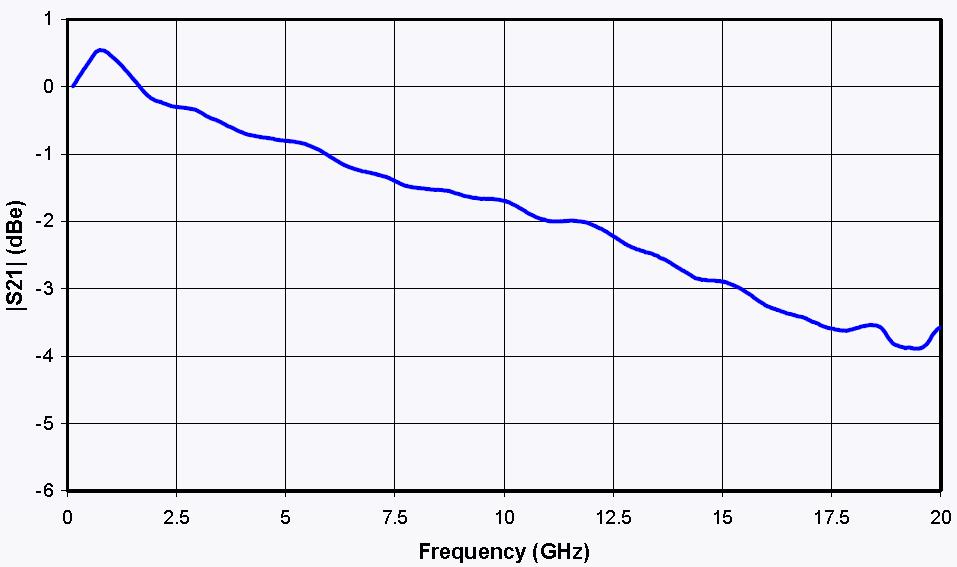

S21 -curve
& S11 -curve
S21 & S11 Curves
Mechanisch diagram
| HAVEN | Symbool | Opmerking |
| In | Optische invoerpoort | PM -vezels (125 μm/250μm) |
| Uit | Optische uitgangspoort | PM en SMF -optie |
| RF | RF -invoerpoort | SMA (F) |
| Vooroordeel | Bias -besturingspoort | 1,2 bias, 34-n/c |
Rofea Optoelectronics offers a product line of commercial Electro-optic modulators, Phase modulators, Intensity modulator, Photodetectors, Laser light sources, DFB lasers,Optical amplifiers, EDFA, SLD laser, QPSK modulation, Pulse laser, Light detector, Balanced photodetector, Laser driver, Fiber optic amplifier, Optical power meter, Broadband laser, Tunable Laser, optische detector, driver van laserdiode, vezelversterker. We bieden ook veel specifieke modulatoren voor aanpassing, zoals 1*4 array-fasemodulatoren, ultra-lage VPI en ultrahoge extinctie-ratio-modulatoren, voornamelijk gebruikt in universiteiten en instituten.
Ik hoop dat onze producten nuttig zullen zijn voor u en uw onderzoek.
