Ultracompacte IQ-modulator biasregelaar, automatische biasregelaar
Functie
•Biedt drie bias-instellingen voor IQ-modulatoren. Onafhankelijk van het modulatieformaat:
•QPSK, QAM, OFDM, SSB geverifieerd
•Plug and Play:
Geen handmatige kalibratie nodig. Alles automatisch.
•I, Q-armen: regeling van piek- en nulstanden. Hoge extinctieverhouding: maximaal 50 dB.
•P-arm: regeling in Q+ en Q- modi. Nauwkeurigheid: ± 2°
• Laag profiel: 40 mm (B) × 28 mm (D) × 8 mm (H)
•Hoge stabiliteit: volledig digitale implementatie. Gebruiksvriendelijk:
•Handmatige bediening met mini-jumper. Flexibele OEM-functionaliteit via UART2.
•Twee modi voor het leveren van bias-spanningen: a. Automatische bias-regeling b. Door de gebruiker gedefinieerde bias-spanning
Sollicitatie
•LiNbO3 en andere IQ-modulatoren
• QPSK, QAM, OFDM, SSB, enz.
•Coherente transmissie
Prestatie

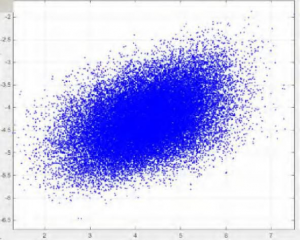

Figuur 1. Constellatie (zonder controller)
Figuur 2. QPSK-constellatie (met controller)

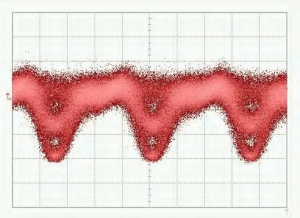

Figuur 3. QPSK-oogpatroon
Figuur 5. 16-QAM-constellatiepatroon
Figuur 4. QPSK-spectrum
Figuur 6. 16-QAM-spectrum
Specificaties
| Parameter | Min | Type | Max | Eenheid |
| Controleprestaties | ||||
| De I- en Q-armen worden aangestuurd opNull(Minimum) ofPiek (Maximum) punt | ||||
| Uitstervingsratio | MER1 | 50 | dB | |
| De P-arm wordt aangestuurd opQ+(rechts kwadratuur) ofQ-( links kwadratuur) punt | ||||
| Nauwkeurigheid bij Quad | −2 | +2 | rang2 | |
| Stabilisatietijd | 15 | 20 | 25 | s |
| Elektrisch | ||||
| Positieve voedingsspanning | +14,5 | +15 | +15,5 | V |
| Positieve vermogensstroom | 20 | 30 | mA | |
| Negatieve voedingsspanning | -15,5 | -15 | -14.5 | V |
| Negatieve stroom | 8 | 15 | mA | |
| Uitgangsspanningsbereik | -14.5 | +14,5 | V | |
| Dither-amplitude | 1%Vπ | V | ||
| Optisch | ||||
| Optisch ingangsvermogen3 | -30 | -8 | dBm | |
| Ingangsgolflengte | 1100 | 1650 | nm | |
1. MER staat voor Modulator Extinction Ratio (modulator-extinctieverhouding). De bereikte extinctieverhouding is doorgaans de extinctieverhouding van de modulator zoals gespecificeerd in het datasheet van de modulator.
2. Houd er rekening mee dat het ingangsvermogen niet overeenkomt met het optisch vermogen bij het geselecteerde bias-punt. Het verwijst naar het maximale optische vermogen dat de modulator naar de controller kan sturen wanneer de bias-spanning varieert van −Vπ tot +Vπ.
Gebruikersinterface
Afbeelding 5. Montage
| Groep | Operatie | Uitleg |
| Reset | Plaats de jumper en trek hem er na 1 seconde weer uit. | Reset de controller |
| Stroom | Voedingsbron voor biasregelaar | V- verbindt de negatieve elektrode van de voeding. |
| V+ verbindt de positieve elektrode van de voeding. | ||
| De middelste poort is verbonden met de aardelektrode. | ||
| Polair1 | PLRI: De jumper plaatsen of verwijderen | Geen jumper: Nulmodus; met jumper: Piekmodus |
| PLRQ: Plaats of verwijder de jumper | Geen jumper: Nulmodus; met jumper: Piekmodus | |
| PLRP: De jumper plaatsen of verwijderen | Geen jumper: Q+ modus; met jumper: Q- modus | |
| LED | Voortdurend aan | Werken onder stabiele omstandigheden |
| Aan-uit of uit-aan elke 0,2 seconde | Gegevens verwerken en naar een controlepunt zoeken | |
| Aan-uit of uit-aan elke 1 seconde | Het ingangsvermogen van de optiek is te zwak. | |
| Aan-uit of uit-aan elke 3 seconden | Het optische ingangsvermogen is te hoog. | |
| PD2 | Maak verbinding met de fotodiode. | De PD-poort verbindt de kathode van de fotodiode. |
| De GND-poort verbindt de anode van de fotodiode. | ||
| Voorspanningsspanningen | In, Ip: Voorspanningsspanning voor I-arm | Ip: Positieve kant; In: Negatieve kant of aarde |
| Qn, Qp: Voorspanningsspanning voor Q-arm | Qp: Positieve kant; Qn: Negatieve kant of aarde | |
| Pn, Pp: Voorspanningsspanning voor P-arm | Pp: Positieve kant; Pn: Negatieve kant of aarde | |
| UART | Bedien de controller via UART | 3.3: 3,3V referentiespanning |
| GND: Aarding | ||
| RX: Ontvangst van controller | ||
| TX: Zendstation van de controller |
1. De polariteit is afhankelijk van het RF-signaal in het systeem. Wanneer er geen RF-signaal in het systeem aanwezig is, moet de polariteit positief zijn. Wanneer het RF-signaal een amplitude heeft die groter is dan een bepaald niveau, verandert de polariteit van positief naar negatief. Op dat moment wisselen het nulpunt en het piekpunt van plaats. Ook het Q+-punt en het Q--punt wisselen van plaats. Met de polariteitsschakelaar kan de gebruiker de polariteit wijzigen.
rechtstreeks, zonder de bedieningspunten te wijzigen.
2Er kan slechts één keuze worden gemaakt tussen het gebruik van een controllerfotodiode of een modulatorfotodiode. Voor laboratoriumexperimenten wordt het gebruik van een controllerfotodiode aanbevolen om twee redenen. Ten eerste heeft een controllerfotodiode gegarandeerde kwaliteit. Ten tweede is de intensiteit van het ingangslicht gemakkelijker aan te passen. Als u de interne fotodiode van de modulator gebruikt, zorg er dan voor dat de uitgangsstroom van de fotodiode strikt evenredig is met het ingangsvermogen.
