Rof Elektro-optische modulator lithium niobaat modulator 1550nm Fasemodulator
Functie
⚫ Hoge modulerende bandbreedte
⚫ Lage halve golfspanning
⚫ Laag invoegverlies
Sollicitatie
⚫ Optische vezeldetectie
⚫ Optische vezelcommunicatie, lasercoherente synthese
⚫ Fasevertraging (shifter)
⚫ Quantumcommunicatie
⚫ ROF-systeem
Parameter
| Parametemeter | Symbool | Min | Typ | Maximaal | Eenheid | ||
| Optisch parameters | |||||||
| Bedrijfsgolflengte | 入 | 1525 | 1565 | nm | |||
| Invoegingsverlies | IL | 2.7 | 3 | dB | |||
| Optisch retourverlies | ORL | -45 | dB | ||||
| Invoerpoort | Panda PM | ||||||
| uitvoerpoort | Panda PM | ||||||
| Optische vezelinterface | FC/PC 、FC/APC Of door de gebruiker te specificeren | ||||||
| Elelektrisch parameters | |||||||
| 3dB bandbreedte | R-PM-15-10G | S21 | 10 | 12 | GHz | ||
| RF Vpi@50KHz | R-PM-15-10G | Vπ | 3.5 | 4 | V | ||
| Elektrisch retourverlies | S11 | - 12 | - 10 | dB | |||
| RF-aansluiting ingangsimpedantie | R-PM-15-10G | ZRF | 50 |
| |||
| Elektrische interface | R-PM-15-10G | SMA(f) | |||||
Limietvoorwaarden
| Parametemeter | Symbool | Min | Typ | Maximaal | Eenheid |
| Optisch ingangsvermogen | Pin,Max | dBm | 20 | ||
| Ingang RF-vermogen | dBm | 28 |
| Bedrijfstemperatuur | Bovenkant | ºC | - 10 | 60 | |
| Opslagtemperatuur | Tst | ºC | -40 | 85 | |
| Vochtigheid | RH | % | 5 | 90 |
Karakteristieke curve

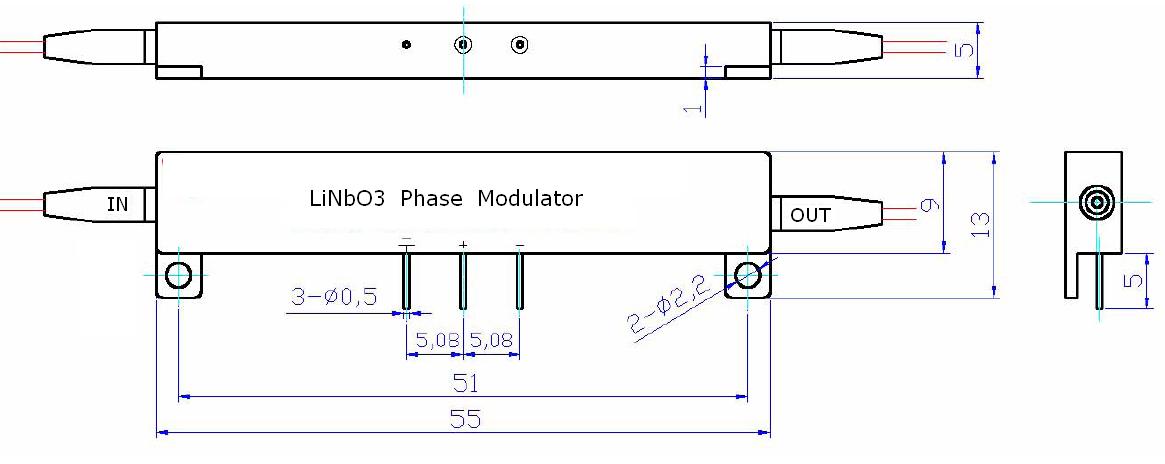

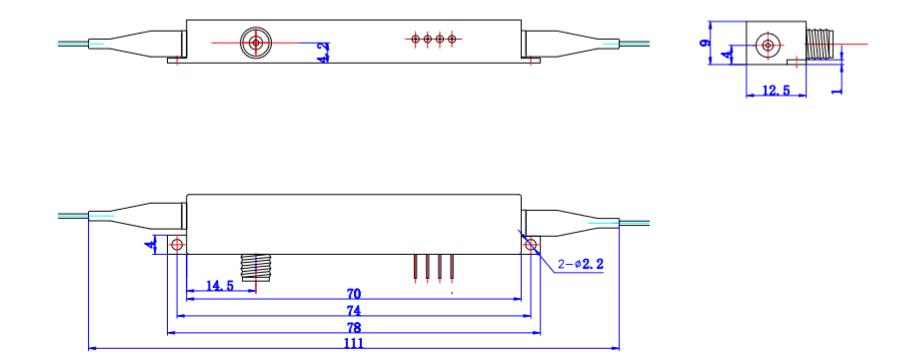

Mechanisch diagram (mm)
R-PM
R-PM
Bestelgegevens
| R | PM | W | B | F | C | LIL |
| Modulatortype: PM---fasemodulator | Werkgolflengte: 15--- 1550 nm | Bedrijfsbandbreedte: 10G--- 10GHz | Optische vezel: PP---PM/PMF | Facet: FA---FC/APC FP---FC/PC SP---Aanpassing door de gebruiker | Laag invoegingsverlies |
* neem contact op met onze afdeling verkoop als u speciale wensen heeft.
